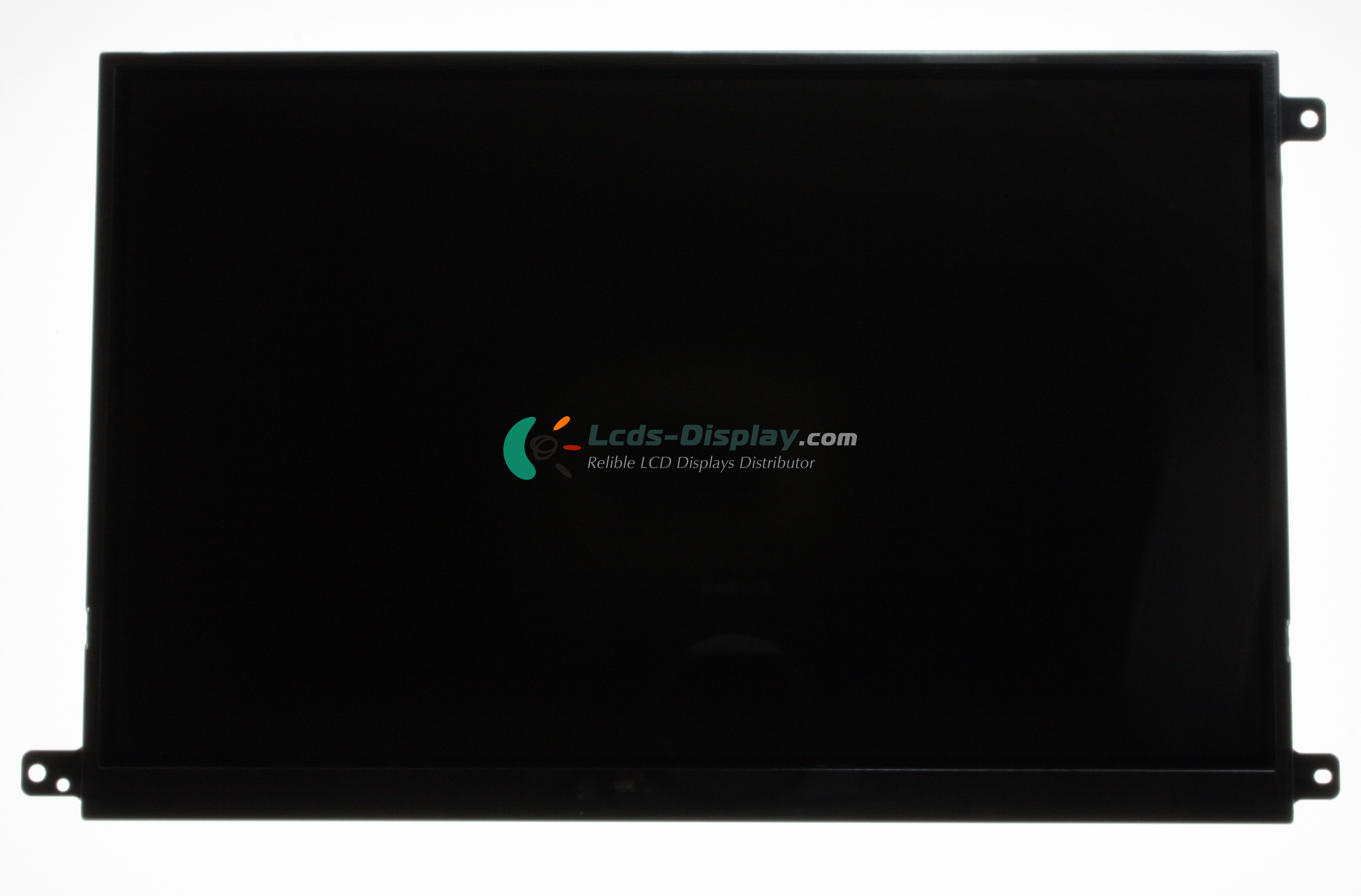

LTD089EXWS
LTD089EXWS Βασικές πληροφορίες
| πίνακας Μοντέλο | LTD089EXWS |
|---|---|
| πίνακας Μάρκα | Toshiba Mobile Display |
| Descrition | LTPS TFT-LCD ,8.9 inch, 1280×768 |
| πίνακας Τύπος | LTPS TFT-LCD |
| LTD089EXWS Τιμή | Αίτηση Τιμή & Χρόνος |
| Θερμοκρασία λειτουργίας | 0 ~ 50 °C |
| Θερμοκρασία αποθήκευσης | -20 ~ 60 °C |
| Παρατηρήσεις | Wedge Shape |
LTD089EXWS μηχανικά Χαρακτηριστικά
| Απόκριση κουτιού | 1280(RGB)×768 (WXGA) |
|---|---|
| Διαμόρφωση εικονοστοιχείων | RGB Vertical Stripe |
| Πυκνότητα pixel | 167 PPI |
| Αναλογία απεικόνισης | 15:9 (H:V) |
| Συντελεστής μορφής | Flat Rectangle Display |
| Κουκκίδα Dot | 0.0505×0.1515 mm (H×V) |
| Pixel Pitch | 0.1515×0.1515 mm (H×V) |
| Βάρος | 130g (Typ.) |
| Επιφάνεια | Glare (Haze 0%) |
| Ενεργός χώρος | 193.92×116.352 mm (H×V) |
| Περιοχή Bezel | 198.8×121.2 mm (H×V) |
| Διάγραμμα περίγραμμα | 224×133 mm (H×V) |
| Περίγραμμα βάθους | 5.15 (Max.) mm |
| Τρύπες και στηρίγματα | Face mounting holes (3-Φ2.8) on left, right slugs |
| Τοπίο ή Πορτρέτο | Landscape type |
| Οθόνη αφής | Without |
LTD089EXWS Οπτικά χαρακτηριστικά γνωρίσματα
| Λειτουργία προβολής | TN, Normally White, Transflective |
|---|---|
| Λάμψη | 225 cd/m² (Typ.) |
| Λόγος αντίθεσης | 140 : 1 (Typ.) (Transmissive) |
| Εμφάνιση χρώματος | 262K (6-bit) |
| Χρόνος απόκρισης | 80 (Max.)(Tr+Td) |
| Αντανακλαστικότητα | 7% (Typ.) |
| Το φως του ήλιου είναι αναγνώσιμο | Y |
LTD089EXWS Ηλεκτρονικά Χαρακτηριστικό
| Κάθετη συχνότητα | 60Hz |
|---|---|
| Αντίστροφη σάρωση | No |
| Συνολική κατανάλωση ενέργειας | 3.0W (Typ.) |
LTD089EXWS backlight Σύστημα
| Θέση λαμπτήρων | Edge light type |
|---|---|
| Τύπος λάμπας | WLED |
| Ποσότητα λαμπτήρα | 7S6P |
| Λάμπα σχήμα | 6 strings |
| Τάση λαμπτήρα | 18.5/22.4/25.4V (Min./Typ./Max.) |
| Λάμπα ρεύματος | 15/20mA (Typ./Max.) |
| Πίνακας οδηγού λαμπτήρων | No |
LTD089EXWS διεπαφής σήματος
| Κατηγορία σήματος | LVDS |
|---|---|
| Κλάση σήματος | LVDS (1 ch, 6-bit) |
| Τάση εισόδου για πίνακα | 3.3V (Typ.) |
| Ρεύμα εισόδου για πίνακα | 285/420mA (Typ./Max.) |
| Τύπος διασύνδεσης | Connector |
| Διασύνδεση σήματος | I-PEX - 20347-030E-02, Pitch:0.4 mm, Pin:30 pins |
