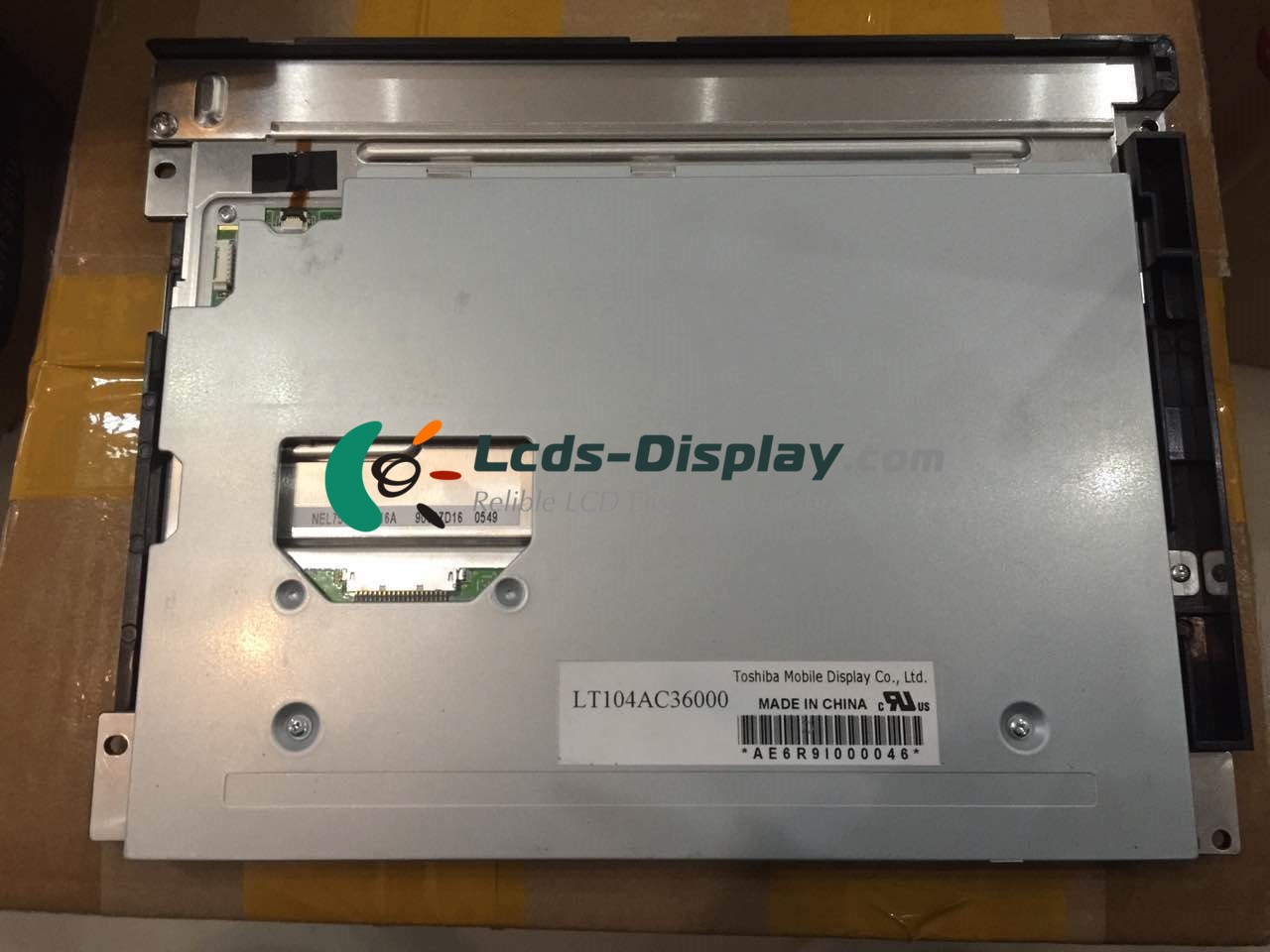

LT104AC36000
LT104AC36000 Βασικές πληροφορίες
| πίνακας Μοντέλο | LT104AC36000 |
|---|---|
| πίνακας Μάρκα | Toshiba Mobile Display |
| Descrition | LTPS TFT-LCD ,10.4 inch, 1024×768 |
| πίνακας Τύπος | LTPS TFT-LCD |
| LT104AC36000 Τιμή | Αίτηση Τιμή & Χρόνος |
| Θερμοκρασία λειτουργίας | -20 ~ 70 °C |
| Θερμοκρασία αποθήκευσης | -30 ~ 80 °C |
| Παρατηρήσεις | Mounting compatible with LTA104D182F series. |
LT104AC36000 μηχανικά Χαρακτηριστικά
| Απόκριση κουτιού | 1024(RGB)×768 (XGA) |
|---|---|
| Διαμόρφωση εικονοστοιχείων | RGB Vertical Stripe |
| Πυκνότητα pixel | 123 PPI |
| Αναλογία απεικόνισης | 4:3 (H:V) |
| Συντελεστής μορφής | Flat Rectangle Display |
| Κουκκίδα Dot | 0.0685×0.2055 mm (H×V) |
| Pixel Pitch | 0.2055×0.2055 mm (H×V) |
| Βάρος | 785g (Typ.) |
| Ενεργός χώρος | 210.432×157.824 mm (H×V) |
| Περιοχή Bezel | 215.1×163.7 mm (H×V) |
| Διάγραμμα περίγραμμα | 242×185 mm (H×V) |
| Περίγραμμα βάθους | 15.75 (Typ.) mm |
| Τρύπες και στηρίγματα | Face mounting holes (2-Φ3.4, 2-R1.7) |
| Τοπίο ή Πορτρέτο | Landscape type |
| Οθόνη αφής | Embeded (4-wire Resistive) |
LT104AC36000 Οπτικά χαρακτηριστικά γνωρίσματα
| Λειτουργία προβολής | TN, Normally White, Transmissive |
|---|---|
| Λάμψη | 320 cd/m² (Typ.) |
| Λόγος αντίθεσης | 400 : 1 (Typ.) (Transmissive) |
| Εμφάνιση χρώματος | 262K (6-bit) |
| Χρόνος απόκρισης | 10/20 (Typ.)(Tr/Td) |
| Οπτική γωνία | 60/60/50/50 (Typ.)(CR≥10) (L/R/U/D) |
| Το φως του ήλιου είναι αναγνώσιμο | N |
LT104AC36000 Ηλεκτρονικά Χαρακτηριστικό
| Αντίστροφη σάρωση | Yes (U/D, L/R) |
|---|---|
| Συνολική κατανάλωση ενέργειας | 5.9W (Typ.) |
LT104AC36000 backlight Σύστημα
| Θέση λαμπτήρων | Edge light type |
|---|---|
| Τύπος λάμπας | WLED |
| Ποσότητα λαμπτήρα | 3 strings |
| Λάμπα σχήμα | 3 strings |
| Χρόνος ζωής της λάμπας | 70K(Typ.) (Hours) |
| Λάμπα μπορεί να αντικατασταθεί | Replaceable |
| Τύπος διασύνδεσης | Connector |
| Πίνακας οδηγού λαμπτήρων | 430mA (Typ.) |
LT104AC36000 διεπαφής σήματος
| Κατηγορία σήματος | LVDS |
|---|---|
| Κλάση σήματος | LVDS (1 ch, 6-bit) |
| Τάση εισόδου για πίνακα | 3.3V (Typ.) |
| Ρεύμα εισόδου για πίνακα | 230mA (Typ.) |
| Τύπος διασύνδεσης | Connector |
| Διασύνδεση σήματος | I-PEX - 20268-020E-12F, Pitch:1.0 mm, Pin:20 pins |
