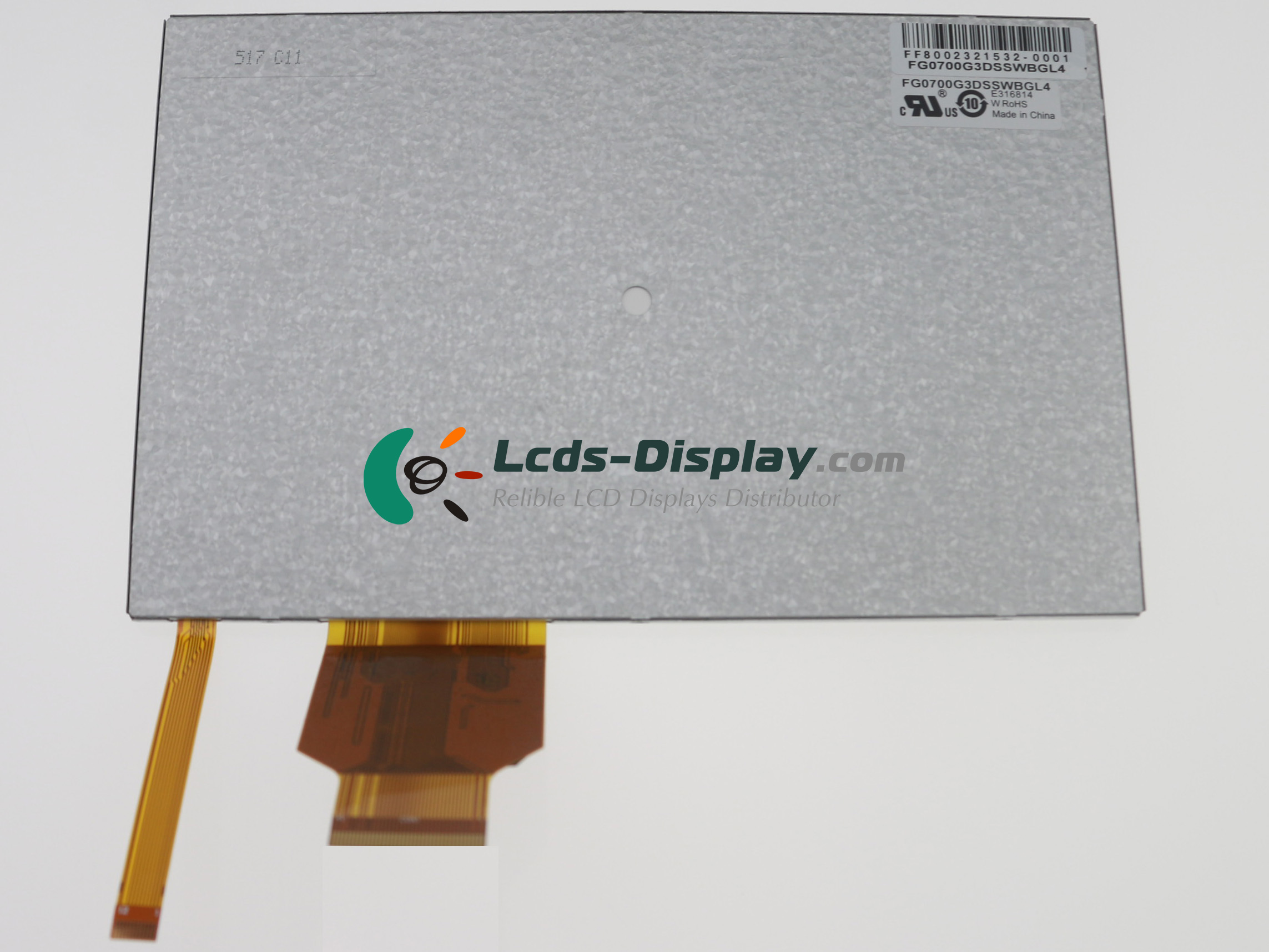

FG0700G3DSSWBGL4
FG0700G3DSSWBGL4 Βασικές πληροφορίες
| πίνακας Μοντέλο | FG0700G3DSSWBGL4 |
|---|---|
| πίνακας Μάρκα | Data Image |
| Descrition | a-Si TFT-LCD ,7.0 inch, 800×480 |
| πίνακας Τύπος | a-Si TFT-LCD |
| FG0700G3DSSWBGL4 Τιμή | Αίτηση Τιμή & Χρόνος |
| Θερμοκρασία λειτουργίας | -20 ~ 70 °C |
| Θερμοκρασία αποθήκευσης | -30 ~ 80 °C |
FG0700G3DSSWBGL4 μηχανικά Χαρακτηριστικά
| Απόκριση κουτιού | 800(RGB)×480 (WVGA) |
|---|---|
| Διαμόρφωση εικονοστοιχείων | RGB Vertical Stripe |
| Πυκνότητα pixel | 133 PPI |
| Αναλογία απεικόνισης | 15:9 (H:V) |
| Συντελεστής μορφής | Flat Rectangle Display |
| Κουκκίδα Dot | 0.0635×0.1905 mm (H×V) |
| Pixel Pitch | 0.1905×0.1905 mm (H×V) |
| Βάρος | 132g (Typ.) |
| Ενεργός χώρος | 152.4×91.44 mm (H×V) |
| Διάγραμμα περίγραμμα | 165×106.4 mm (H×V) |
| Περίγραμμα βάθους | 3.4 (Typ.) mm |
| Τρύπες και στηρίγματα | Without |
| Τοπίο ή Πορτρέτο | Landscape type |
| Οθόνη αφής | Without |
FG0700G3DSSWBGL4 Οπτικά χαρακτηριστικά γνωρίσματα
| Λειτουργία προβολής | TN, Normally White, Transmissive |
|---|---|
| Λάμψη | 900 cd/m² (Typ.) |
| Λόγος αντίθεσης | 600 : 1 (Typ.) (Transmissive) |
| Εμφάνιση χρώματος | 16.7M (8-bit) |
| Χρόνος απόκρισης | 5/15 (Typ.)(Tr/Td) |
| Οπτική γωνία | 70/70/50/60 (Typ.)(CR≥10) (L/R/U/D) |
| Το φως του ήλιου είναι αναγνώσιμο | Y |
FG0700G3DSSWBGL4 Ηλεκτρονικά Χαρακτηριστικό
| Κάθετη συχνότητα | 60Hz |
|---|---|
| Αντίστροφη σάρωση | No |
FG0700G3DSSWBGL4 backlight Σύστημα
| Θέση λαμπτήρων | Edge light type |
|---|---|
| Τύπος λάμπας | WLED |
| Ποσότητα λαμπτήρα | 3S10P |
| Λάμπα σχήμα | 10 strings |
| Χρόνος ζωής της λάμπας | 20K(Typ.) (Hours) |
| Τάση λαμπτήρα | 8.7/11.5V (Min./Max.) |
| Λάμπα ρεύματος | 25mA (Typ.) |
| Τύπος διασύνδεσης | FPC |
| Πίνακας οδηγού λαμπτήρων | No |
FG0700G3DSSWBGL4 διεπαφής σήματος
| Κατηγορία σήματος | TTL |
|---|---|
| Κλάση σήματος | Parallel RGB (1 ch, 8-bit) |
| Τάση εισόδου για πίνακα | 3.3V (Typ.) |
| Ρεύμα εισόδου για πίνακα | 150/200mA (Typ./Max.) |
| Τάση για σήματα οθόνης | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC |
| Τύπος διασύνδεσης | FPC |
